vérin de R21

Messagede nanard34 » 19 Juin 2014, 19:46

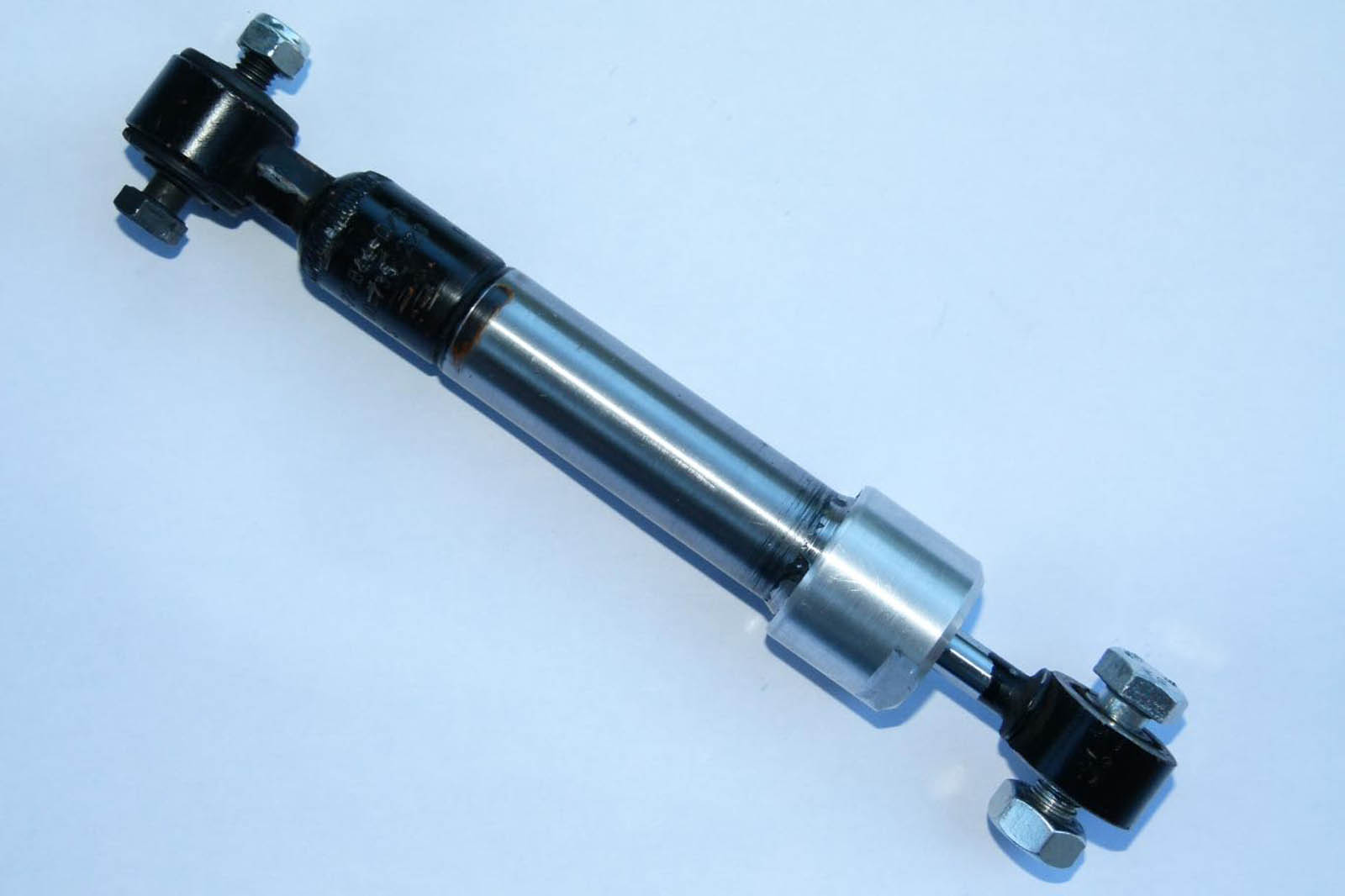

:salut: comme promis à paulo je suis parti à la recherche de verin de R21 ,beaucoup de casses pour rien, introuvable ,puis un jour un, le graal ,un verin pourri qui fuit comme un panier,mais voilà j'avais le modèle ,une autopsie s'impose ,un coup de tour pour le décapsuler en douceur ,il n'a pas l'air trop mal en point.j'évite de démonter la partie mécanique qui est sertie au fond ;un coup de tour léger sur l'extérieur ,une bague emboîtée en force puis soudée au tig (ou braseé à l'argent) usinage d'un filletage sur celle- ci (pas de 150) un coup de toile le tour est joué .usinage d'une culasse en aluminium ,une gorge pour un joint torique 9mm ep 2 ,deux plats pour le serrage .je remonte le tout en gardant le joint d'origine spécial +le or ,un joint téflon pour l'étanchéité de la culasse ,je serre ,pas une fuite il est un peu mou mais il fonctionne .je monte le tout sur la trotinette et là, miracle il amortit à merveille les bosses .je vous joins deux photos (ne les jetez plus ,il sont introuvables ) :merci: paulo
Fichiers joints
vérin vue d'ensemble bis.jpg
vérin réstauré bis
vérin bis.jpg
vérin réstauré
Avatar de l’utilisateur
nanard34
Passionné du Solex
Passionné du Solex

Messages: 69
Inscription: 20 Mai 2013, 05:21
Haut

Re: vérin de R21

Messagede damien11 » 19 Juin 2014, 20:22

Beau travail est en plus sur efficace :clap:
Avatar de l’utilisateur
damien11
Bientôt completement accro au Solex
Bientôt completement accro au Solex

Messages: 100
Inscription: 23 Mai 2011, 18:54
Haut

Re: vérin de R21

Messagede damien11 » 19 Juin 2014, 20:24

damien11 a écrit:Beau travail est en plus super efficace :clap:
Avatar de l’utilisateur
damien11
Bientôt completement accro au Solex
Bientôt completement accro au Solex

Messages: 100
Inscription: 23 Mai 2011, 18:54
Haut

Re: vérin de R21

Messagede stef-hann » 19 Juin 2014, 21:43

:salut: nanard,
le roi de l'éco-concèption,............. redoutable
C'est pas en améliorant la bougie qu'on a inventé l'ampoule.

Avatar de l’utilisateur
stef-hann
Fou du Solex
Fou du Solex

Messages: 219
Inscription: 01 Fév 2007, 22:00
Localisation: toulouse

2001 SP-Prototype solex compétition carbone
  • Site Internet
  • Garage
Haut

Re: vérin de R21

Messagede SOLEXGUMP » 20 Juin 2014, 17:18

:clap:

super taf :!:

Mon Blog : http://solexgump.skyrock.com/2.html
Avatar de l’utilisateur
SOLEXGUMP
Ceinture noire de la Préparation
Ceinture noire de la Préparation

Messages: 4186
Inscription: 17 Oct 2005, 17:58
Localisation: Autremencourt (02)

2010 Super-prototype liquide
Haut

Re: vérin de R21

Messagede pierrelouison » 20 Juin 2014, 18:37

salut,
alors là chapeau bas...

une titite question,
la dimension des diverses pièces (et là moi je part chercher les 'joints')
tu peux nous transmettre, je referais bien une série après....
Parce que faire par savoir faire est toujours mieux que faire faire.

http://solex-pistols.overblog.com/
Avatar de l’utilisateur
pierrelouison
Pilier de comptoir de Solex-Compétition
Pilier de comptoir de Solex-Compétition

Messages: 509
Inscription: 14 Avr 2012, 02:35
Localisation: Dans les Stands
  • Site Internet
Haut

Re: vérin de R21

Messagede nanard34 » 21 Juin 2014, 13:04

:salut: pour les cotes sans problème et avec plaisir ,dans le week-end ,j'étais en train de faire du copeau pour cette sacrée trotinette quelques photos de la pièce en ébauche :salut:
Fichiers joints
carte 1bis.jpg
carter3 bis.jpg
carte bis.jpg
Avatar de l’utilisateur
nanard34
Passionné du Solex
Passionné du Solex

Messages: 69
Inscription: 20 Mai 2013, 05:21
Haut

Re: vérin de R21

Messagede damien11 » 21 Juin 2014, 16:53

Nikel :-)
Avatar de l’utilisateur
damien11
Bientôt completement accro au Solex
Bientôt completement accro au Solex

Messages: 100
Inscription: 23 Mai 2011, 18:54
Haut

Re: vérin de R21

Messagede MGL#33 » 21 Juin 2014, 19:06

Beau boulot bernard !!
C'est beau ces petits clapets ;) un gros carbu au cul et en avant guingamp !Avec un peu de POT ca marchera :clap:
:win:
Avatar de l’utilisateur
MGL#33
Mécano du Dimanche
Mécano du Dimanche

Messages: 29
Inscription: 13 Fév 2013, 22:32
Haut

Re: vérin de R21

Messagede nanard34 » 22 Juin 2014, 18:20

:salut: une feuille de papier, un crayon,une règle ,une gomme et c'est parti au boulot .voilà mon vérin démontable , réparable à souhait et même réglable .je vous conseille de garder toutes les pièces d'origine ainsi que le joint spécial de fermeture .j'espère faire des émules :salut:
Fichiers joints
vérin R21 modifier.jpg
Avatar de l’utilisateur
nanard34
Passionné du Solex
Passionné du Solex

Messages: 69
Inscription: 20 Mai 2013, 05:21
Haut
