fabrication cocotte 4 transferts

[SOLEXGUMP]

j ouvre ce nouveau poste sur la fabrication d une cocotte assez simple à réaliser.

elle est composée de 4 transferts et une lumière d échappement en forme de demi tonneau.

le principe de fabrication est identique à la 6 transferts.

[SOLEXGUMP]

Etape n° 1

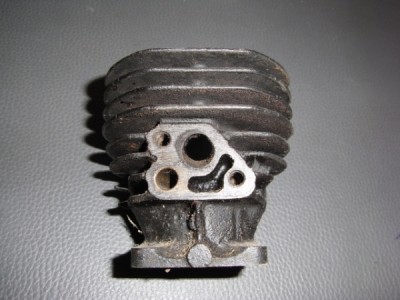

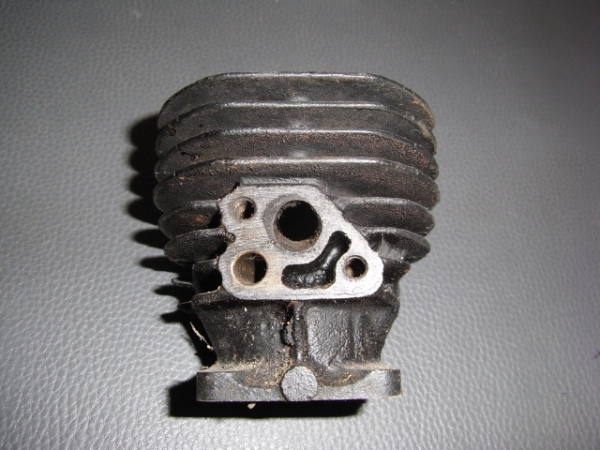

récupérer un cylindre TUM 80 ou TUM 80A ou TUM 64 dont l'ailette supérieure est intacte.

[SOLEXGUMP]

Etape n°2

Matériel : un tour conventionnel, un outil à charioter / dresser

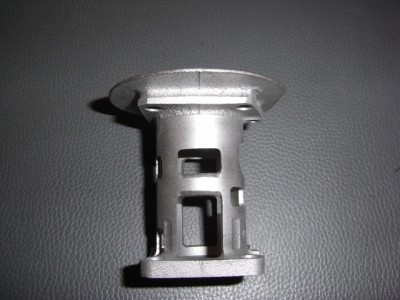

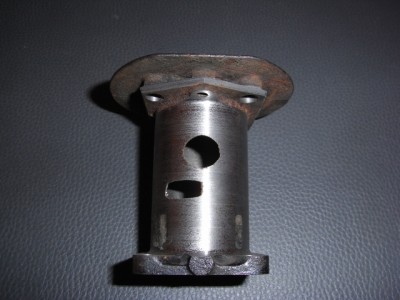

Tourner le cylindre ( laisser des congés en haut et en bas pour éviter les zones de rupture) afin de retirer les 6 premières ailettes en partant de l'embase. La 7 ième ailette est découpée à la scie à métaux.

[SOLEXGUMP]

Etape n° 3

Matériel :

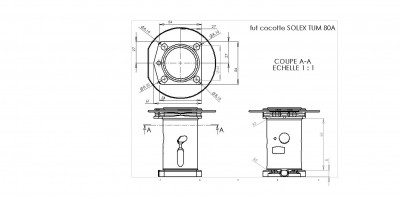

Une feuille de calcul excel pour convertir les diagrammes (°) en cote par rapport au plan de joint de culasse du cylindre (dans ce cas, la collerette disparaîtra, bien en tenir compte lors du traçage des hauteurs des lumières)

Un vieux piston de solex : sert pour aider à tracer à l'intérieur du cylindre.

Une pointe à tracer fine (j'utilise un vieux rayon de roue de solex bien affûté)

Un pied à coulisse avec jauge de profondeur (digital)

Un moteur suspendu de bijoutier avec une pièces à main, équipé d'une pince 3mm, fraise carbure ø3mm cylindrique, bout rond

Une cabine de microbillage avec microbilles de verre 200/300 microns

Un compresseur bi-cylindres 150L (je possède celui de Brico Dépot)

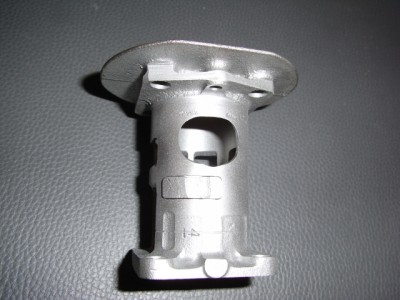

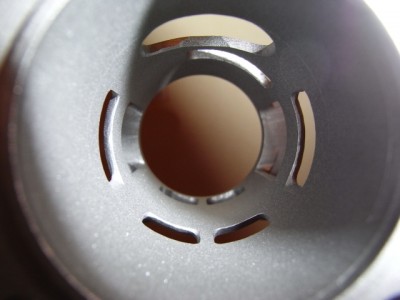

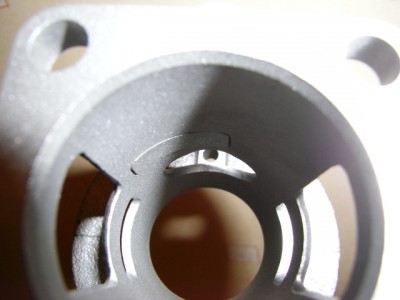

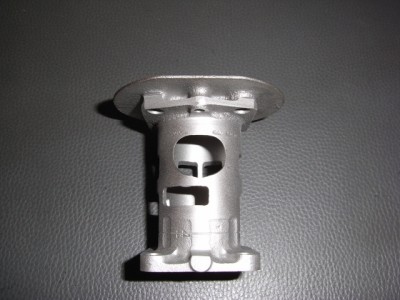

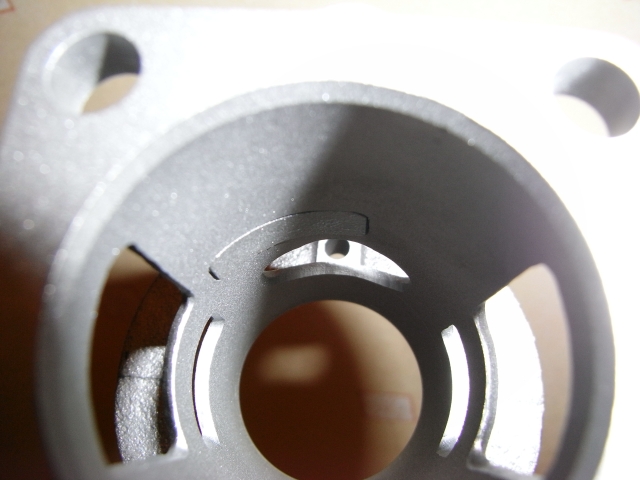

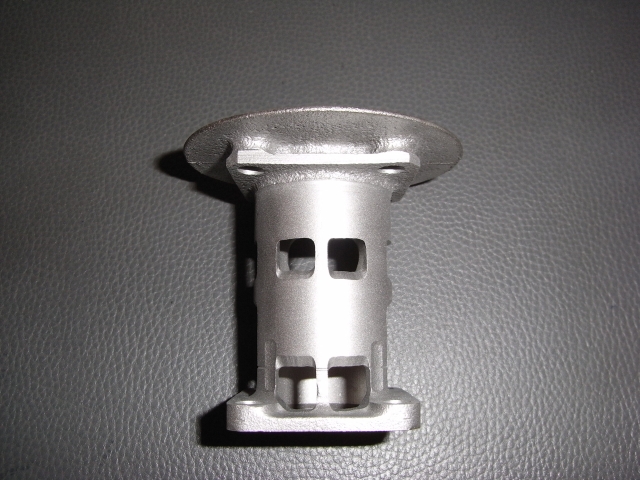

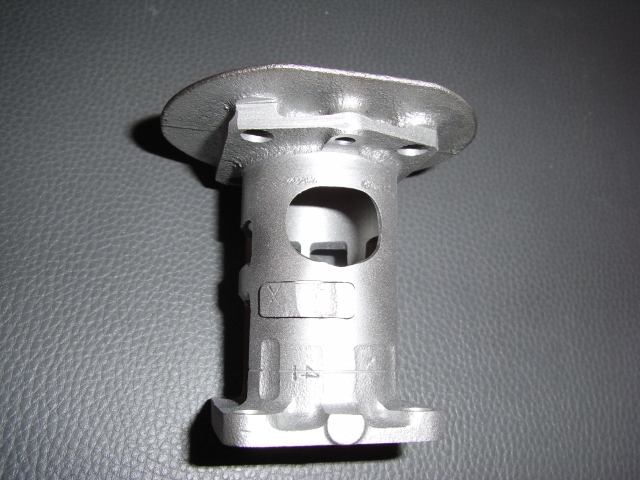

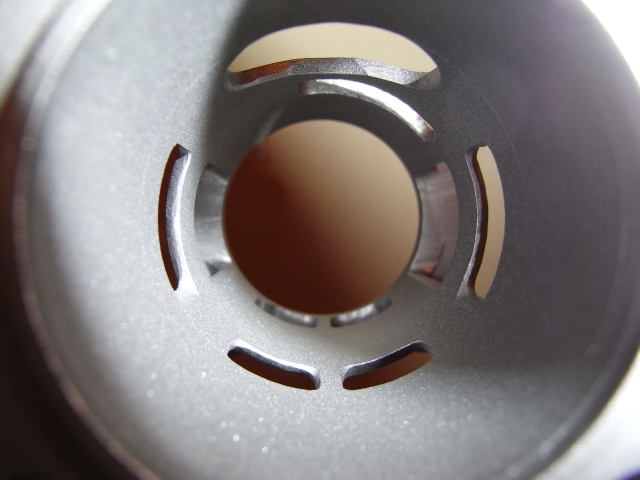

Taillage des transferts et de la lumière d'échappement : tracer à l'intérieur et à l'extérieur les hauteurs des lumières.

[SOLEXGUMP]

Etape n° 3 (SUITE)

[SOLEXGUMP]

Etape n° 4

Matériel :

Un vieux cylindre de solex HS

Une scie à métaux

Une lime plate douce

Microbilleuse

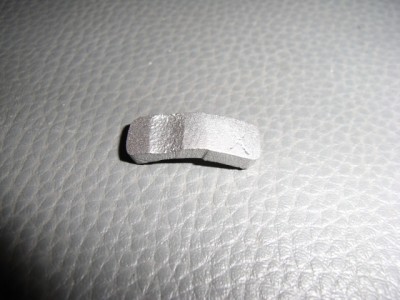

Réalisation du bouchon d'admission d'origine à partir d'un morceau de vieux cylindre de solex, et ajusté au trou d'admission qui a été préalablement retouché.

[SOLEXGUMP]

Etape n°5

Matériel :

Tube acier 8X6 (se trouve dans les magasins de bricolage)

Un coupe tube

Un pied à coulisse

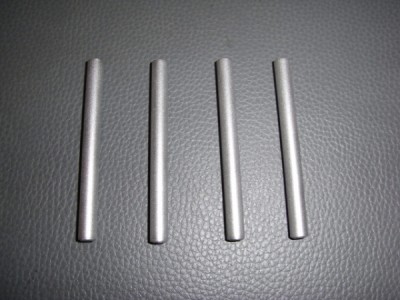

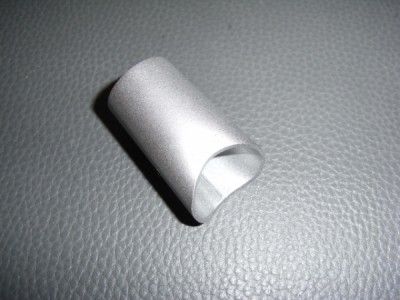

Réalisation des 4 colonnettes en tube 8X6 longueur 86 mm en acier.

[SOLEXGUMP]

Etape n° 6

Matériel :

Un morceau de tube de 50 mm de long ø 25 mm exter

Un morceau de plat de 6 mm dépaisseur

Un foret de 5 mm

Un taraud M6

Une scie à métaux

Une perceuse sur colonne

un tourne à gauche

un étau

Une lime demi rond douce

Un chalumeau

De la brasure laiton + décapant.

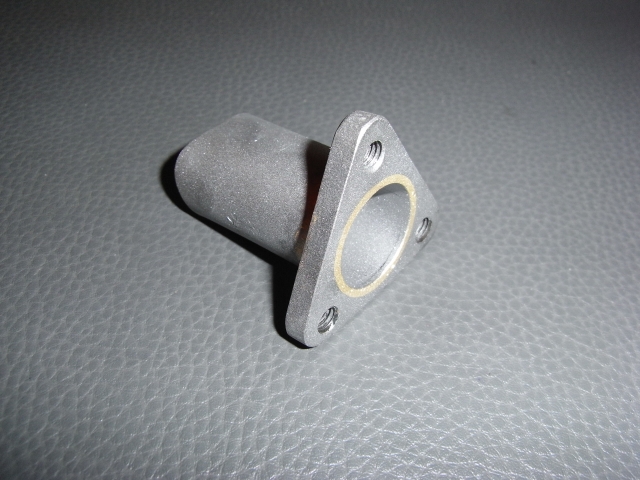

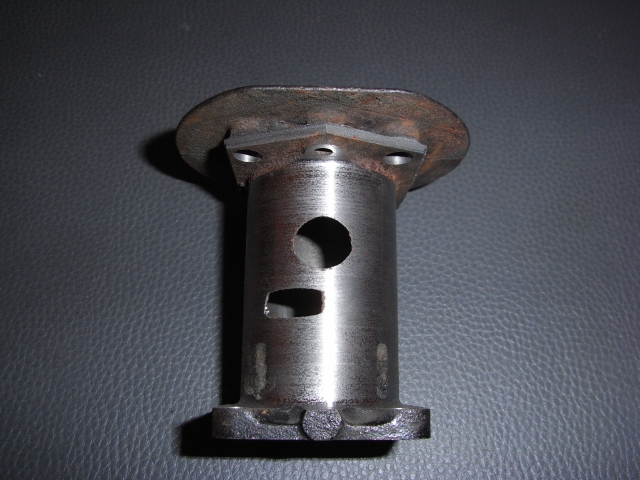

Réalisation de la tubulure d'échappement.

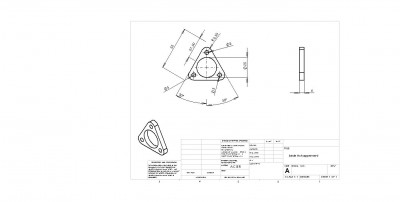

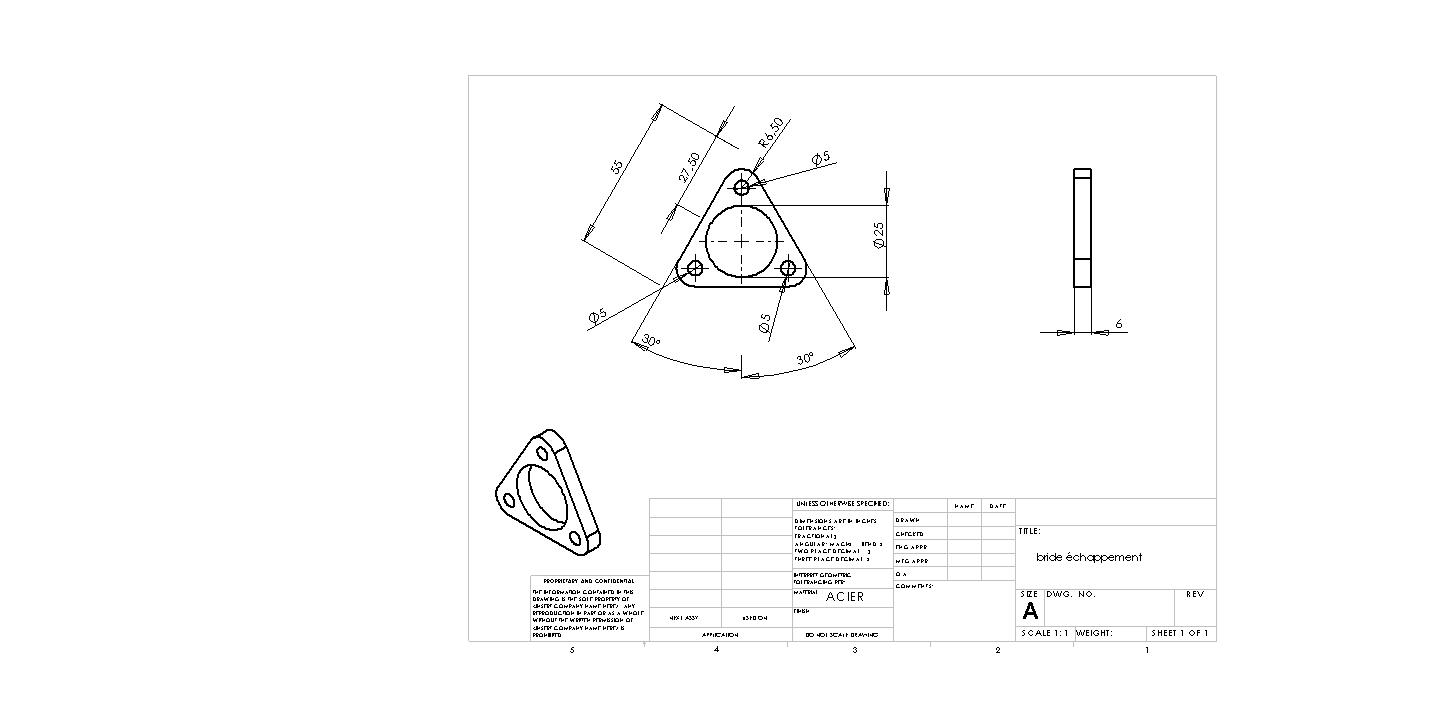

Plan bride d'échappement : côté cylindre, les 3 trous de 5 mm sont à tarauder en M6, côté pot d'échappement, les 3 trous sont à repercer à 6,2 mm

[SOLEXGUMP]

Etape n° 7

Matériel :

Profil U (se trouve dans les magasins de bricolage)

Une scie à métaux

un pied à coulisse

Un compas à tracer sur le métal

Un bocfil avec lames (0/2), en prévoir un paquet car j'en casse une trentaine pour faire les différentes petites pièces de la cocotte

Une mini équerre acier

Une pointe à tracer

Un chalumeau oxygène acéthylène , métal d'apport acier pour soudage autogène des transferts

Microbilleuse

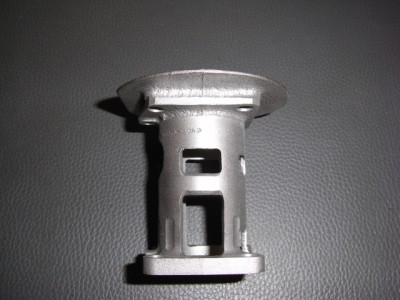

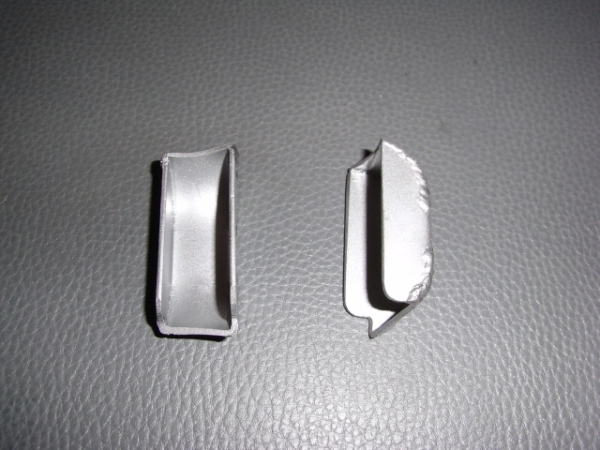

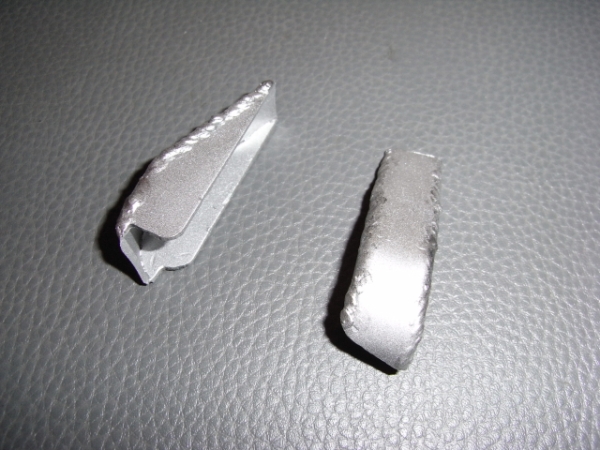

Réalisation des deux transferts arrières.

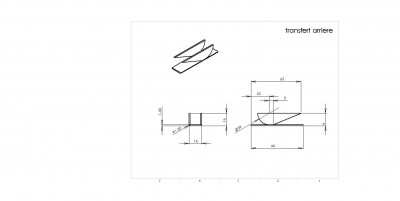

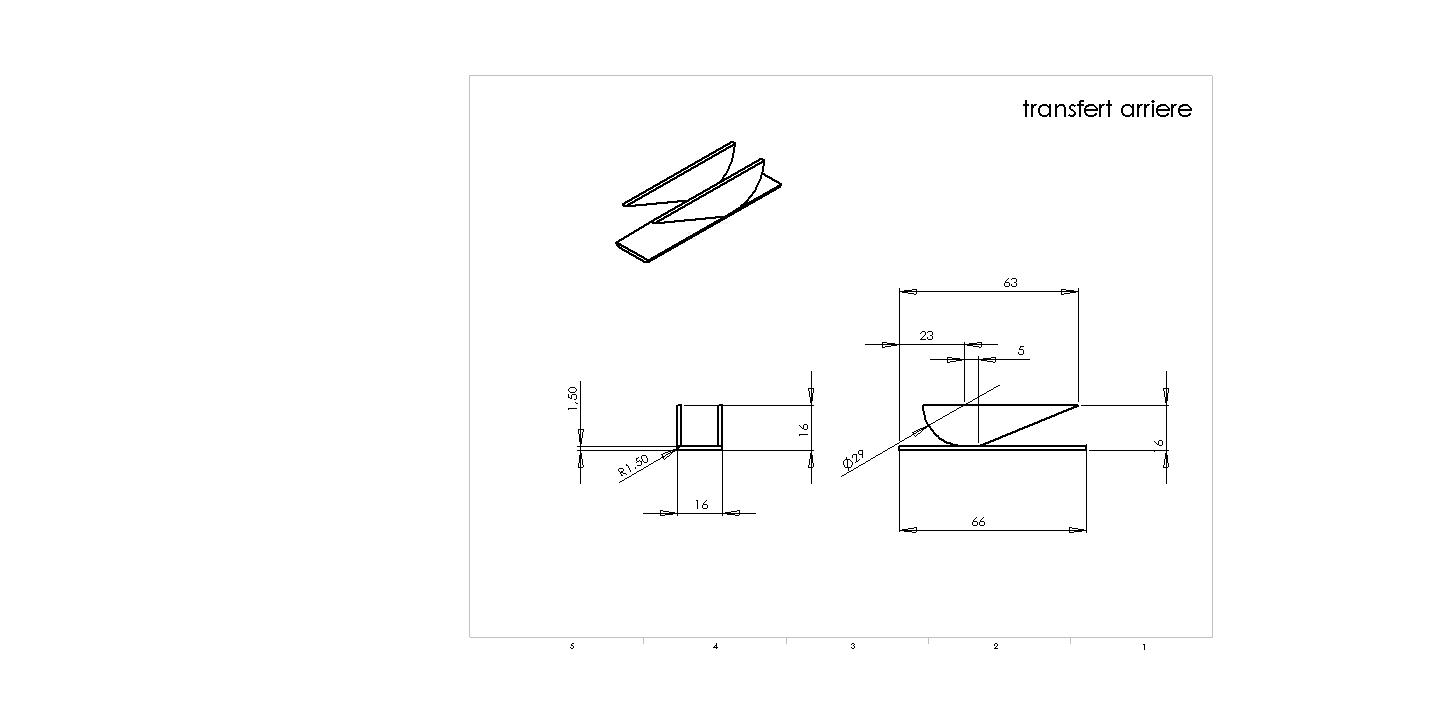

Plan d'un des deux transferts arrière (la partie basse des transferts est à ajuster sur le fût du cylindre) :

[magick]

David,sympa ta cocotte,tu as sablé le cylindre pour lui donner cet aspect,quel type d'outil utilise tu faire ton "gruyere"

[SOLEXGUMP]

Je vais modifier les postes et y intégrer le matériel

[nicosddone]

:salut:

j ouvre ce nouveau poste sur la fabrication d une cocotte assez simple à réaliser..

oais vu comme ça..on a pas la même définition de "facile"..Encore un beau cylindre en perspective !

[SOLEXGUMP]

Etape N° 8

Matériel :

Profil U (se trouve dans les magasins de bricolage)

Une scie à métaux

un pied à coulisse

Un compas à tracer sur le métal

Un bocfil avec lames (0/2), en prévoir un paquet car j'en casse une trentaine pour faire les différentes petites pièces de la cocotte

Une mini équerre acier

Une pointe à tracer

Un chalumeau oxygène acéthylène , métal d'apport acier pour soudage autogène des transferts

Microbilleuse

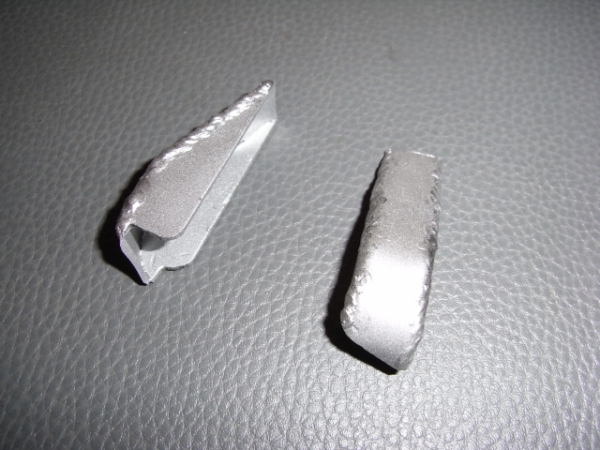

Réalisation des deux transferts latéraux :

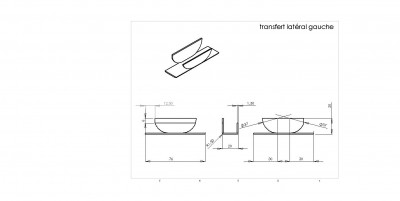

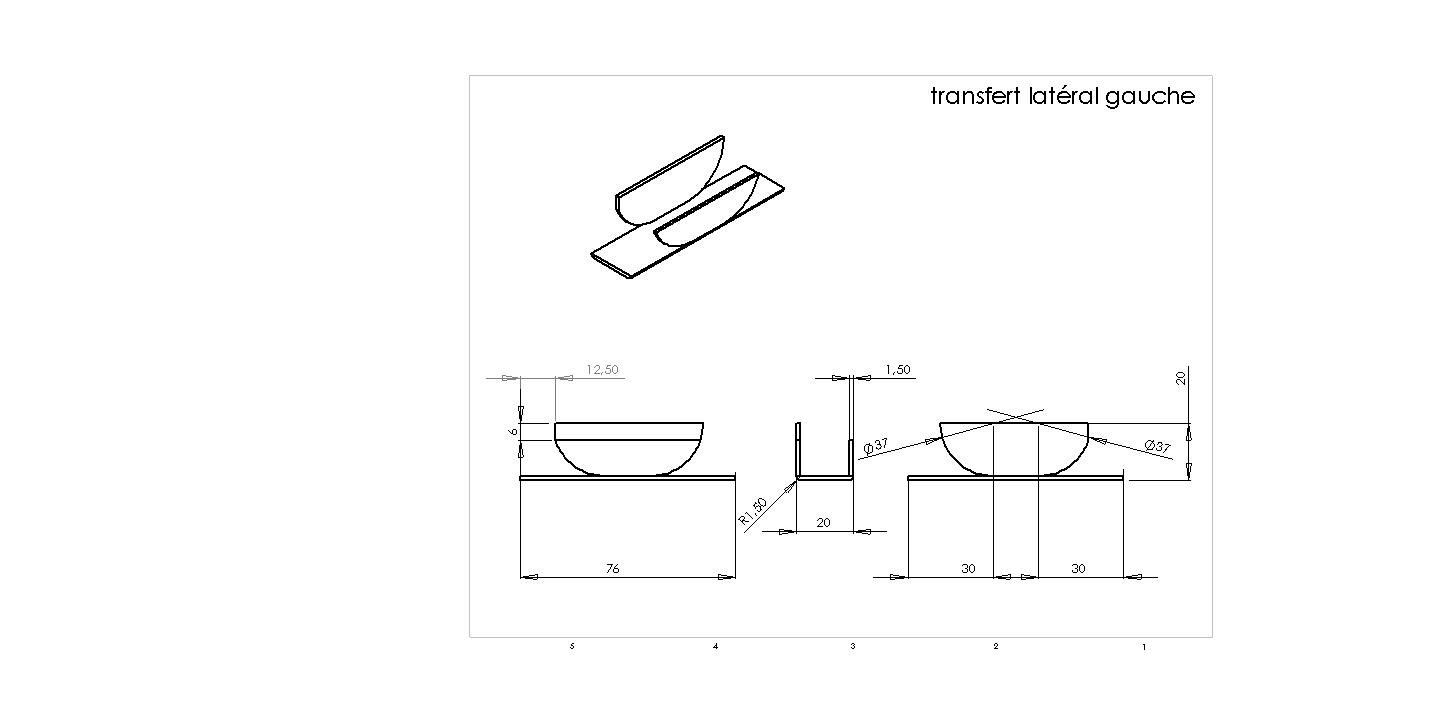

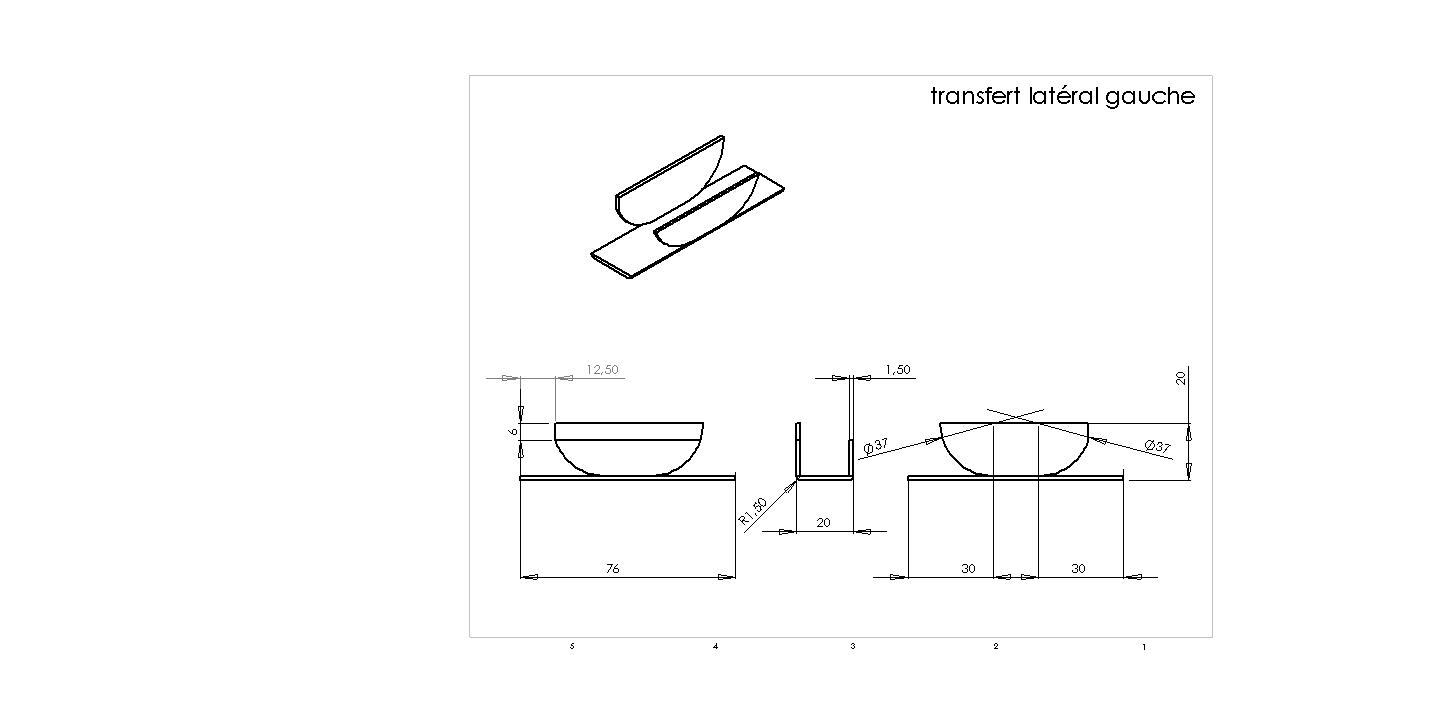

Plan du transfert latéral gauche (pour celui de droite, plan identique, mais attention à la symétrie ), la partie basse des transferts est à ajuster au fût du cylindre.

[SOLEXGUMP]

Etape n° 9

Matériel :

1 plaque de tôle de 1,5 mm d'épaisseur

1 bocfil

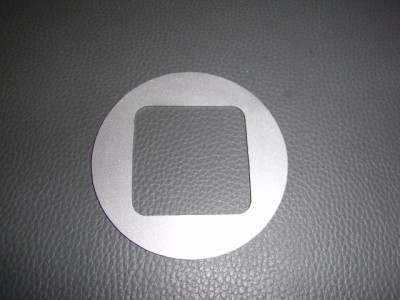

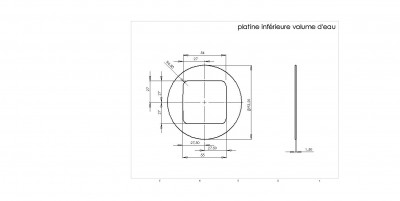

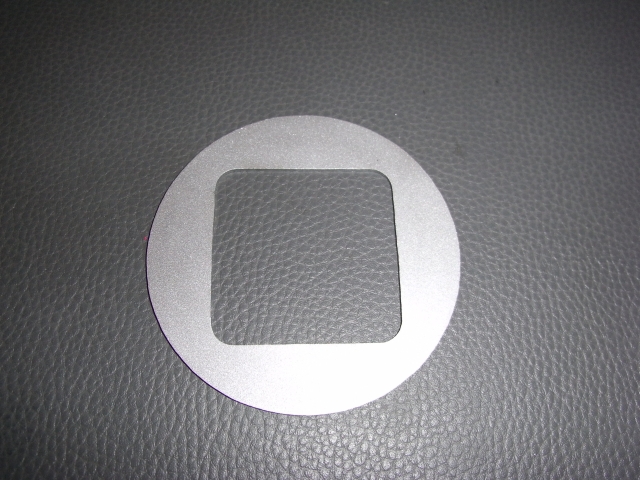

Réalisation de la platine inférieure du corps de la cocotte (j'imprime le plan à l'échelle 1:1, que je colle sur la tôle, et ensuite je découpe au bocfil, faut être patient )

[crusty]

c'est quoi un "BOCFIL"?
